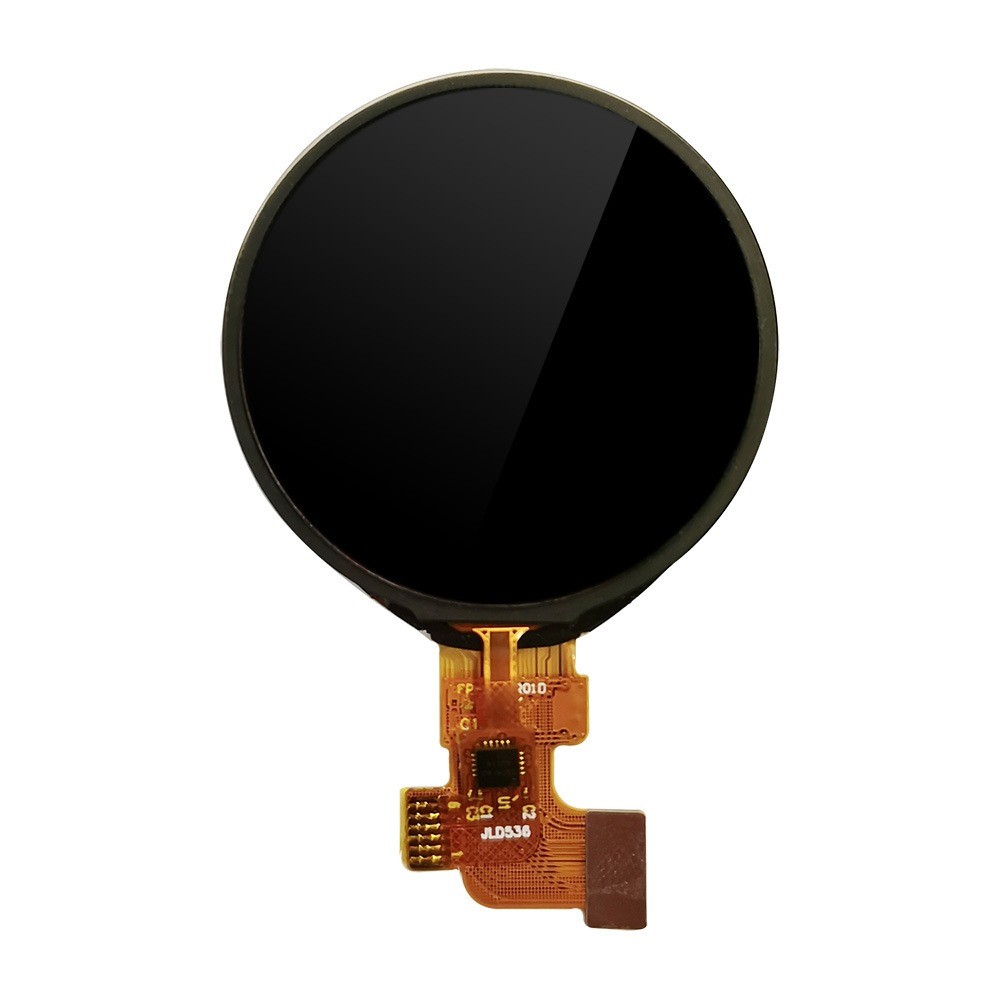

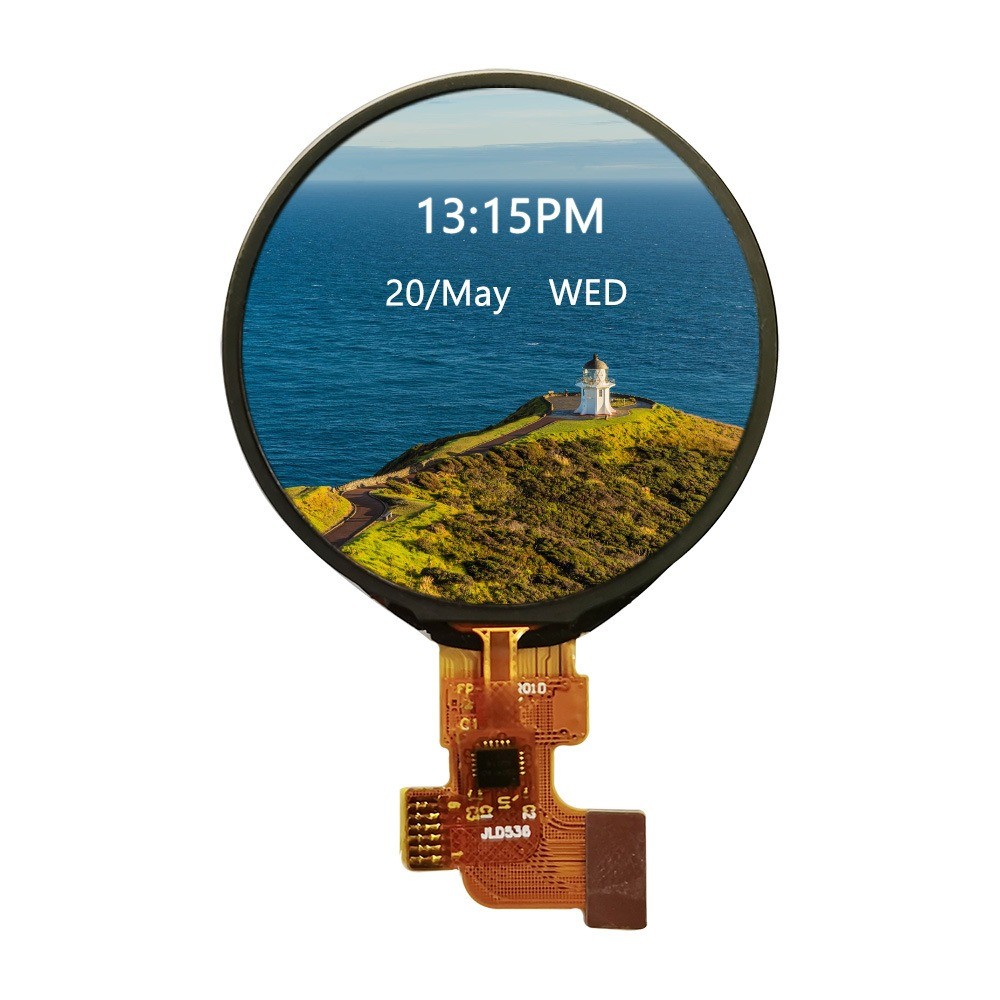

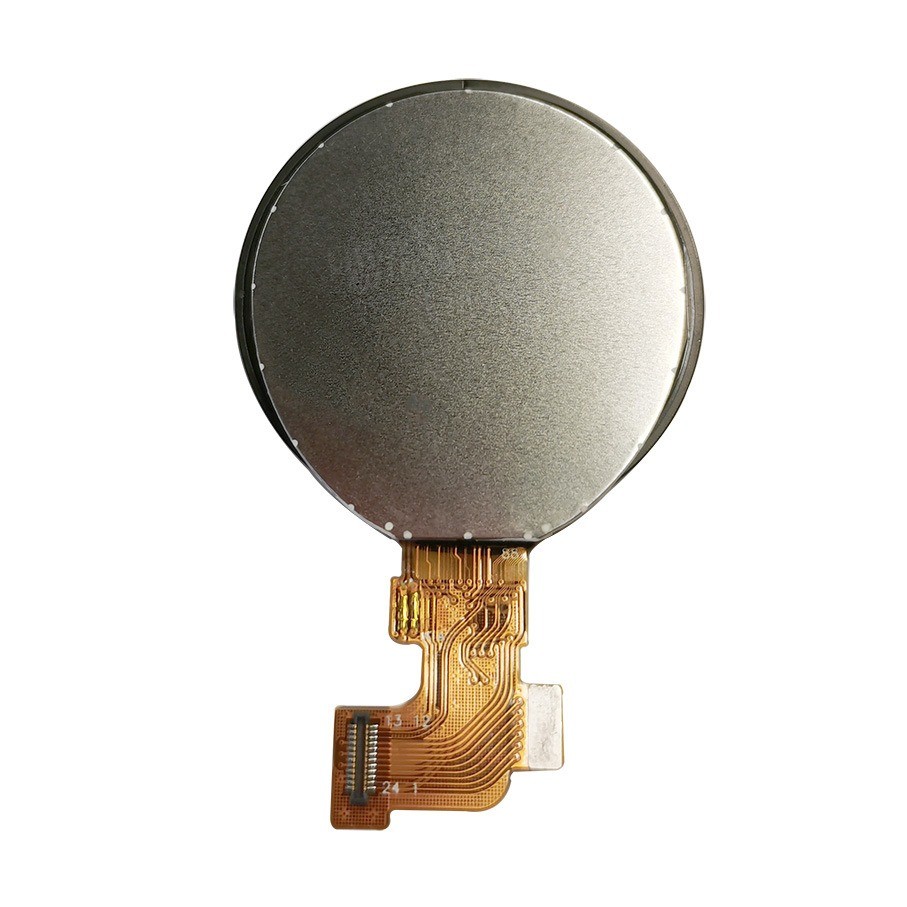

1.32 inç TFT LCD ekran çözünürlüğü 360 * 360 Akıllı Saat Ekranı

ESHX132R-IC61-TP-RF kompakt bir 1,32 inç yuvarlak IPS TFT LCD modülüdür ve OGS (On Glass Sensor) kapasitif dokunmatik ekrana sahiptir. TFT panel, TFT sürücü IC (GC9C01), esnek baskılı devre (FPC), arka ışık, OGS kapasitif dokunmatik sensör ve dokunmatik sürücü IC (CST816D) gibi temel bileşenleri içerir ve kapsamlı ve kompakt bir çözüm sunar.

Siyah arka plan üzerinde 360x360 RGB piksel çözünürlüğe ve 400cd/m2 tipik parlaklığa sahip bu modül, keskin ve canlı görseller sunar. Kapasitif dokunmatik ekran, duyarlı bir dokunma işlevi ekleyerek sorunsuz kullanıcı etkileşimi sağlar ve kullanıcı dostu bir arayüz gerektiren uygulamalar için idealdir.

ESHX132R-IC61-TP-RFTFT için QSPI arayüzü ve dokunmatik panel için I2C arayüzü ile çok yönlülük için tasarlanmıştır. Bu tasarım, 8051, PIC, AVR, ARDUINO, ARM ve Raspberry Pi gibi çeşitli MCU'larla ve gömülü sistemler, endüstriyel cihazlar, giyilebilir cihazlar, MP3 çalarlar, güvenlik sistemleri, tıbbi ekipmanlar, tüketici elektroniği ve el cihazları dahil olmak üzere geniş bir uygulama yelpazesiyle uyumluluk sağlar.

Modülün FPC'si, PCB'nizdeki B2B konektörüne kolay ve doğrudan bağlantı sağlayan bir Board to Board (B2B) konektörü ile tasarlanmıştır. Bu, entegrasyonu basitleştirir ve güvenli ve güvenilir bir bağlantı sağlar.

A. Teknik parametreler

B. TP Verileri

C. Ürün Resmi

D. Çizim

E: TFT Ürün  Bilgisi

tft alt tabaka girişi ve CF alt tabaka girişi akış şeması aşağıdadır


TFT yapısı  aşağıdadır

F: Şirket Bilgileri

Huaxin Avantajı:
1. fabrika üssü, maliyet etkinliğine sahip iç şehirde yer almaktadır
2. kaliteyi sabit tutabilen en gelişmiş yeni ekipman
3. çoğu işlem, verimlilik ve sabit kaliteye sahip tam otomatik ekipman kullanır
4. lcd alanında 20 yıldan fazla çalışan profesyonel mühendisler ve üretim liderleri
5. özelleştirilmiş ürün için kendi tasarımı

sertifikalarımız
1.ISO14001/
2.ISO9001/IATF16949
3.LCD modülünün SGS'si

• Huaxin Technology (Enshi)Co.,LTD
• Hubei.Enshi
• Kuruluş tarihi:2009
• başlıca LCD,LCM,TFT,arka ışık,OLED araştırma ve geliştirme, üretim ve satışını yapan yüksek teknoloji şirketi
• LCD şunları içerir: VA,TN, HTN, STN, FSTN, CSTN ve diğer seriler
• LCM şunları içerir: COB,TBA, COG,TP,LED arka ışık ve diğer seriler
• kayıtlı sermaye:yirmi milyon
• mevcut personel:500+
• AR-GE %10'dur
• KK %15'tir

G: Üretim Kapasitesi

H: Ürün Uygulaması

1. araç navigasyonu ve yazıcı

2. görüntülü arama ve reklam

3.Otomotiv ve tıbbi cihazlar

4.fitness ekipmanları ve el cihazları

5.endüstriyel kontrol ve ev aletleri

I: TFT Ekran Özellikleri

1.Görüntü Kalitesi: TFT ekranlar, yüksek çözünürlük, keskinlik ve renk doğruluğu ile mükemmel görüntü kalitesi sunar.

2.Tepki Süresi: TFT ekranlar hızlı tepki sürelerine sahiptir, bu da pikselleri hızlı bir şekilde açıp kapatabilecekleri anlamına gelir.

3.Görüş Açıları: TFT ekranlar tipik olarak geniş görüş açıları sağlar, bu da ekranın farklı konumlardan ve açılardan önemli renk kaymaları veya görüntü kalitesi kaybı olmadan net bir şekilde görüntülenmesine olanak tanır.

4.Enerji Verimliliği: TFT ekranlar, diğer ekran teknolojilerine kıyasla enerji açısından verimlidir.

5.Boyut ve Esneklik: TFT ekranlar, el cihazları için küçük ekranlardan TV'ler ve monitörler için büyük panellere kadar çeşitli boyutlarda üretilebilir.

6.Arka Aydınlatma: Çoğu TFT ekran, ekranı aydınlatmak için LED (Işık Yayan Diyot) arka aydınlatma gibi bir arka aydınlatma sistemi gerektirir.

7.Geniş Uygulamalar:

J: TFT ekranları kullanmanın herhangi bir dezavantajı veya sınırlaması var mı?

1. Sınırlı Görüş Açıları:

2. Sınırlı Kontrast Oranı

3. Arka Aydınlatma ve Güç Tüketimi

4. Tepki Süresi ve Hareket Bulanıklığı

5. Sınırlı Esneklik

6. Sınırlı Renk Gamı
