1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü

  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
  • 1.77 Inch LCD Screen Resolution 128*160 300 Brightness 20PIN Plugged MCU8bit ST7735S Driver
Menşe yeri Çin
Marka adı HuaXin
Sertifika ISO14001/ISO9001/IATF16949
Model numarası ESHXT017707 Sürüm 1.0-RF
Min sipariş miktarı 1000 adet
Fiyat pazarlık edilebilir
Ambalaj bilgileri Blister+köpük kutu+kabarcık çanta+iç karton+ana karton
Teslim süresi 6 hafta~8 hafta
Ödeme koşulları T/T
Yetenek temini Ayda 100 bin.

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ekran Teknolojisi LCD Ekranı Adı 1,77 inç TFT
Boyut 1,77" Karar 128x160
Parlaklık 300cd/m2 Arabirim MCU8
Sürücü ic ST7735S Görme açısı Serbest bakış açısı
Vurgulamak

1.77 inçlik LCD ekran

,

300 parlaklık LCD ekranı

,

128*160 LCD ekranı
Mesaj bırakın
Ürün Açıklaması

ESHXT017707 V1.0-RF 1.77 inçlik LCD ekran, çözünürlüğü 128 * 160 300 parlaklık 20PIN takılmış MCU8bit ST7735S sürücüsü, dokunmatik ekranla donatılabilir (endüstriyel, askeri,Ev aletleri, oyuncaklar, tıbbi TFT LCD ekran)





A.Teknik parametreler



Ben...TEM STANDARD değerleri Birimler
LCD tipi 1.77TFT - Hayır.
Nokta düzeni 128 ((RGB) × 160 noktalar
Renk filtre dizisi RGB dikey şeridi - Hayır.
Görüntüleme modu TN/ Transmisyon/ Normalde Beyaz -
Gözler Görme Yönü Saat 12 - Hayır.
Sürücü IC ST7735S - Hayır.
Modül boyutu 34 ((W) × 43.7 ((H) × 2.50 ((T) ((FPC hariç) mm
Etkin alan 28.03 ((W) × 35.04 ((H) mm
Arayüz MCU8 - Hayır.
Çalışma sıcaklığı -20 ~ +70 °C
Depolama sıcaklığı -30 ~ +80 °C
Arka ışık Beyaz LED*2

- Hayır.







B. LEDArka ışık özellikleri



Ben...tem

SYmbol

MBen...N

TYP

MAX

Birlik

Test Durumu

Güçlendirme Voltajı

Vf

2.8

3

3.2

V

Eğer=40mA

Besleme akımı

Eğer

-

40

-

mA

-

LCM için ışık yoğunluğu



-



-



TBD



-



cd/m2



Eğer=40mA

LCM için tekillik

-

-

60

-

%

Eğer=40mA

Yaşam süresi

-

-

50000

-

Saat.

Eğer=40mA

Arka ışık rengi

Beyaz

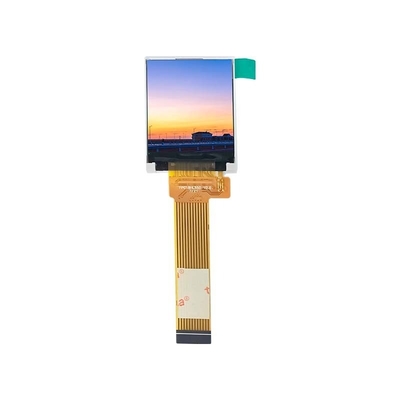

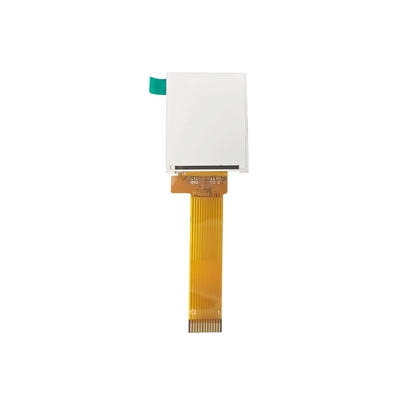

C. Ürün Resimi



1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü 0

1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü 1







D.Çizim



1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü 2






E: TFT ürün bilgisi





tft alt katman giriş ve CF alt katman giriş akış grafiği aşağıdaki gibi


1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü 3



Aşağıdaki gibi TFT yapısı

1.77 inç LCD ekran çözünürlüğü 128 * 160 300 Parlaklık 20PIN Bağlanmış MCU8bit ST7735S Sürücü 4





F: Şirket bilgileri

Huaxin Avantajı:
1. endüstri tabanı, maliyetle uygun olan iç şehirde yer almaktadır.
2. kaliteyi sabit tutabilecek en gelişmiş yeni ekipman
3. çoğu işlemde, etkinlik ve kaliteliliği sabit olan tamamen otomatik ekipman kullanılır
4. 20 yıldan fazla LCD alanında çalışan profesyonel mühendisler ve üretim yöneticileri
5. özelleştirilmiş ürün için kendi tasarımı

Sertifikalarımız
1.ISO14001/
2.ISO9001/IATF16949
3LCD modülünün SGS



  • Huaxin Teknoloji (Enshi) Co., LTD.
  • Hubei.Enshi
  • Kuruluş tarihi:2009
  • Yüksek teknoloji şirketi, esas olarak araştırma ve geliştirme üzerine çalışır, LCD,LCM,TFT,backlight,OLED üretir ve satar
  • LCD, VA,TN, HTN, STN, FSTN, CSTN ve diğer serileri içerir.
  • LCM şunları içerir: COB,TBA, COG,TP,LED arka ışık ve diğer seriler
  • Kayıt sermayesi: yirmi milyon
  • Mevcut personel: 500+
  • RD'nin payı %10'dur
  • %15'i KÇ'ye aittir.





G: Üretim kapasitesi



Yıllık Üretim
Kapasite		 2021 (Mevcut) 2022 (Hedef) 2023 (Sorun) 2024 (Sorgu) 2025 (Sorun) Not:
LCD Ürün
Kapasite		 4.5 9 9 9 9 Birim:binlerce
Logaritmalar/Gün
LCM Ürün
Kapasite		 70 150 300 450 450 Birim: Bin
Parça/gün
Arkaplan Işık Ürün
Kapasite		 100 200 300 500 500 Birim: Bin
Parça/gün
OLED Ürün
Kapasite		 10 20 30 40 50 Birim: Bin
Parça/gün





H: Ürünün uygulanması



1. araba navigasyonu ve yazıcı

2. video görüşme ve reklam

3Otomotiv ve tıbbi cihazlar

4Fitness ekipmanları ve el cihazları

5Endüstriyel kontrol ve ev uygulaması





I: TFT Ekran Özellikleri



1. Resim kalitesi: TFT ekranları yüksek çözünürlük, keskinlik ve renk doğruluğu ile mükemmel bir görüntü kalitesi sunar.



2Yanıt süresi: TFT ekranları hızlı yanıt sürelerine sahiptir, bu da piksellerin hızlı bir şekilde açılıp kapandığı anlamına gelir.



3Görme açıları: TFT ekranları tipik olarak geniş görme açıları sağlar.Ekranın önemli renk değişimleri veya görüntü kalitesinin kaybı olmadan farklı pozisyonlardan ve açılardan açıkça görüntülenmesine izin verir.



4Enerji verimliliği: TFT ekranları diğer ekran teknolojilerine kıyasla enerji verimlidir.



5Boyut ve Esneklik: TFT ekranları, el cihazları için küçük ekranlardan TV'ler ve monitörler için büyük panellere kadar çeşitli boyutlarda üretilebilir.



6Arkaplan aydınlatması: Çoğu TFT ekranı, ekranı aydınlatmak için LED (Işık Yayıcı Diyot) arkaplan aydınlatması gibi bir arkaplan aydınlatma sistemine ihtiyaç duyar.



7Geniş Uygulamalar:





J: TFT ekranlarını kullanmanın herhangi bir dezavantajı veya sınırlaması var mı?



1Sınırlı Görme açıları:

2Sınırlı Kontrast oranı

3Arkaplan ışığı ve güç tüketimi

4Yanıt süresi ve hareket bulanıklığı.

5Sınırlı Esneklik

6. Sınırlı Renk Sınırı
