3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341

  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
  • 3.2 Inch LCD Screen Resolution 240*320 300 Brightness 22PIN MCU8bit Interface Driver IC ILI9341
Menşe yeri Çin
Marka adı HuaXin
Sertifika ISO14001/ISO9001/IATF16949
Model numarası ESHXT032002RT01 V1.0-RF
Min sipariş miktarı 1000 adet
Fiyat pazarlık edilebilir
Ambalaj bilgileri Blister+köpük kutu+kabarcık çanta+iç karton+ana karton
Teslim süresi 6 hafta~8 hafta
Ödeme koşulları T/T
Yetenek temini Ayda 100 bin.

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ekran Teknolojisi LCD Ekranı Adı 3.2 inç TFT
Boyut 3,2" Karar 240X320
Parlaklık 300cd/m2 Arabirim MCU8BIT
Sürücü ic ILI9341 Görme açısı Serbest bakış açısı
Vurgulamak

3.2 inç LCD ekran çözünürlüğü 240*320

,

300 parlaklık LCD ekranı

,

240*320 LCD Ekranı
Mesaj bırakın
Ürün Açıklaması

ESHXT032002RT01 V1.0-RF, endüstriyel, ev aletleri, oyuncaklar ve tıbbi kullanım için RTP dokunmatik (dokunmadan) TFT LCD ekranı ile 3.2 inç 240*320 300 parlaklık 22PIN MCU8bit, ILI9341





A. LCM TeknikPArametre



Ben...TEM STANDARD değerleri Birimler
LCD tipi 3.2TFT - Hayır.
Nokta düzeni 240 ((RGB) × 320 noktalar
Renk filtre dizisi RGB dikey şeridi - Hayır.
Görüntüleme modu IPS / Transmisyon / Normalde Beyaz -
Gözler Görme Yönü 80/80/80/80 - Hayır.
Sürücü IC ILI9341 - Hayır.
Modül boyutu 55.04 ((W) × 77.5 ((H) × 2.5 ((T) ((FPC hariç) mm
Etkin alan 48.6 ((W) × 64.7 ((H) mm
Arayüz MCU8BIT - Hayır.
Çalışma sıcaklığı -20 ~ +70 °C
Depolama sıcaklığı -30 ~ +80 °C
Arka ışık Beyaz LED*4

- Hayır.







B. LCM Optik Özellikleri



3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 0





C. LED arka ışık özellikleri



Ben...tem

SYmbol

MBen...N

TYP

MAX

Birlik

Test Durumu

Güçlendirme Voltajı

Vf

2.8

3.2

3.6

V

Eğer=40mA

Besleme akımı

Eğer

-

60

-

mA

-

LCM için ışık yoğunluğu



-



250



300



-



cd/m2



Eğer=40mA

LCM için tekillik

-

-

60

-

%

Eğer=40mA

Yaşam süresi

-

-

50000

-

Saat.

Eğer=40mA

Arka ışık rengi

Beyaz

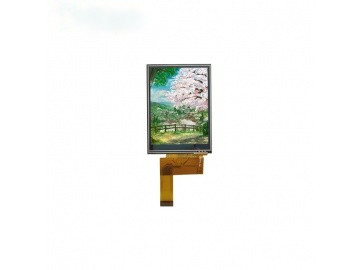

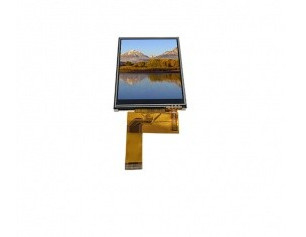

D. Ürün Resimi

3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 1



3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 2





E.Çizim



3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 3




F: TFT ürün bilgisi





tft alt katman giriş ve CF alt katman giriş akış grafiği aşağıdaki gibi


3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 4



Aşağıdaki gibi TFT yapısı

3.2 inç LCD Ekran Çözünürlüğü 240*320 300 Parlaklık 22PIN MCU8bit Arayüz Sürücüsü IC ILI9341 5





G: Şirket bilgileri

Huaxin Avantajı:
1. endüstri tabanı, maliyetle uygun olan iç şehirde yer almaktadır.
2. kaliteyi sabit tutabilecek en gelişmiş yeni ekipman
3. çoğu işlemde, etkinlik ve kaliteliliği sabit olan tamamen otomatik ekipman kullanılır
4. 20 yıldan fazla LCD alanında çalışan profesyonel mühendisler ve üretim yöneticileri
5. özelleştirilmiş ürün için kendi tasarımı

Sertifikalarımız
1.ISO14001/
2.ISO9001/IATF16949
3LCD modülünün SGS



  • Huaxin Teknoloji (Enshi) Co., LTD.
  • Hubei.Enshi
  • Kuruluş tarihi:2009
  • Yüksek teknoloji şirketi, esas olarak araştırma ve geliştirme üzerine çalışır, LCD,LCM,TFT,backlight,OLED üretir ve satar
  • LCD, VA,TN, HTN, STN, FSTN, CSTN ve diğer serileri içerir.
  • LCM şunları içerir: COB,TBA, COG,TP,LED arka ışık ve diğer seriler
  • Kayıt sermayesi: yirmi milyon
  • Mevcut personel: 500+
  • RD'nin payı %10'dur
  • %15'i KÇ'ye aittir.





H: Üretim kapasitesi



Yıllık Üretim
Kapasite		 2021 (Mevcut) 2022 (Hedef) 2023 (Sorun) 2024 (Sorgu) 2025 (Sorun) Not:
LCD Ürün
Kapasite		 4.5 9 9 9 9 Birim:binlerce
Logaritmalar/Gün
LCM Ürün
Kapasite		 70 150 300 450 450 Birim: Bin
Parça/gün
Arkaplan Işık Ürün
Kapasite		 100 200 300 500 500 Birim: Bin
Parça/gün
OLED Ürün
Kapasite		 10 20 30 40 50 Birim: Bin
Parça/gün





I: Ürünün uygulanması



1. araba navigasyonu ve yazıcı

2. video görüşme ve reklam

3Otomotiv ve tıbbi cihazlar

4Fitness ekipmanları ve el cihazları

5Endüstriyel kontrol ve ev uygulaması





J: TFT Ekran Özellikleri



1. Resim kalitesi: TFT ekranları yüksek çözünürlük, keskinlik ve renk doğruluğu ile mükemmel bir görüntü kalitesi sunar.



2Yanıt süresi: TFT ekranları hızlı yanıt sürelerine sahiptir, bu da piksellerin hızlı bir şekilde açılıp kapandığı anlamına gelir.



3Görme açıları: TFT ekranları tipik olarak geniş görme açıları sağlar.Ekranın önemli renk değişimleri veya görüntü kalitesinin kaybı olmadan farklı pozisyonlardan ve açılardan açıkça görüntülenmesine izin verir.



4Enerji verimliliği: TFT ekranları diğer ekran teknolojilerine kıyasla enerji verimlidir.



5Boyut ve Esneklik: TFT ekranları, el cihazları için küçük ekranlardan TV'ler ve monitörler için büyük panellere kadar çeşitli boyutlarda üretilebilir.



6Arkaplan aydınlatması: Çoğu TFT ekranı, ekranı aydınlatmak için LED (Işık Yayıcı Diyot) arkaplan aydınlatması gibi bir arkaplan aydınlatma sistemine ihtiyaç duyar.



7Geniş Uygulamalar:





K: TFT ekranlarını kullanmanın herhangi bir dezavantajı veya sınırlaması var mı?



1Sınırlı Görme açıları:

2Sınırlı Kontrast oranı

3Arkaplan ışığı ve güç tüketimi

4Yanıt süresi ve hareket bulanıklığı.

5Sınırlı Esneklik

6. Sınırlı Renk Sınırı
