4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD)

  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
  • 4.3 inch 480*272 TN LCD 40PIN 24bit RGB ST7282 touch (TFT LCD for industrial, home appliances, toys, medical)
Place of Origin China
Marka adı HuaXin
Sertifika ISO14001/ISO9001/IATF16949
Model Number ESHXT043001B V1.0-RF
Minimum Order Quantity 1000pcs
Fiyat pazarlık edilebilir
Packaging Details blister+foam box+bubble bag+inside carton+master carton
Delivery Time 6weeks~8weeks
Payment Terms T/T
Supply Ability 100K per month

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ekran Teknolojisi LCD Ekranı Adı 4.3 inç TFT
Boyut 4.3" Karar 480x272
Parlaklık 600cd/m2 Arabirim 24bit RGB
Sürücü ic ST7282 Görme açısı Serbest bakış açısı
Vurgulamak

4.3 inç TN LCD

,

480*272 TN LCD

,

24 bit RGB TN LCD
Mesaj bırakın
Ürün Açıklaması

ESHXT043001B V1.0-RF, 4.3 inç 480*272 TN LCD 40PIN 24 bit RGB ST7282 dokunuş (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD)





A. LCM TeknikPArametre



Ben...TEM STANDARD değerleri Birimler
LCD tipi 4.3 ¢TFT - Hayır.
Nokta düzeni 480 ((RGB) × 272 noktalar
Sürücü IC ST7282 - Hayır.
Renk filtre dizisi RGB dikey şeridi - Hayır.
Görüntüleme modu TN / Transmisyon / Normalde Beyaz -
Görme Yönü Saat 12 - Hayır.
Modül boyutu 105.5 ((W) × 67.2 ((H) × 2.9 ((T) mm
Etkin alan 95.04 ((W) × 53.86 ((H) mm
Arayüz 24 bit RGB - Hayır.
Çalışma sıcaklığı -20 ~ +70 °C
Depolama sıcaklığı -30 ~ +80 °C
Arka ışık Beyaz LED*7 - Hayır.
Parlaklık 600Cd/m2 - Hayır.
Ağırlık TBD

- Hayır.





B.LCM Optik Özellikleri



Ürün Koşullar - Min. Tipik. - Max. - Hayır. Birim Not:





Görme açısı
(CR>10)



Yatay

 θL   70 -





derecesi





(1), (2), (6)
θR   70 -



Dikey

 θT   50 -
θB   70 -
Kontrast oranı Merkezi TBD 250 - - (1), (3), (6)
Yanıt Zamanı Artıyor - 5 - ms



(1), (4), (6)
  Düşüyor. - 15 - ms







CF Renk Hromatikliği (CIE1931)

 Kırmızı x











Tipik.
- 0 oldu.05

 TBD











Tipik.
+0.05

 -









(1), (6)
Kırmızı y TBD -
Yeşil x TBD -
Yeşil y TBD -
Mavi x TBD -
Mavi y TBD -
Beyaz x TBD -
Beyaz y TBD -
NTSC CIE1931 - 55.3 - % (1) ve (6)





C.LED arka ışık özellikleri



Ben...tem SYmbol MBen...N TYP MAX Birlik Test Durumu
Güçlendirme Voltajı Vf 21.0 22.4 23.1 V Eğer=40mA
Besleme akımı Eğer - 20 - mA -
LCM için ışık yoğunluğu



-



190



250



-



cd/m2



Eğer=40mA
LCM için tekillik - - 80 - % Eğer=40mA
Yaşam süresi     5000   Saat. Eğer=40mA
Arka ışık rengi Beyaz

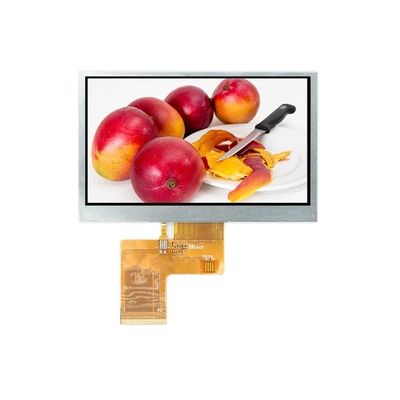

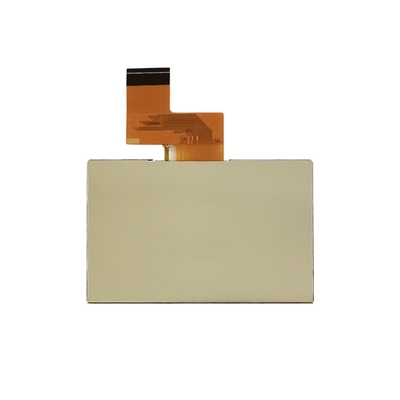

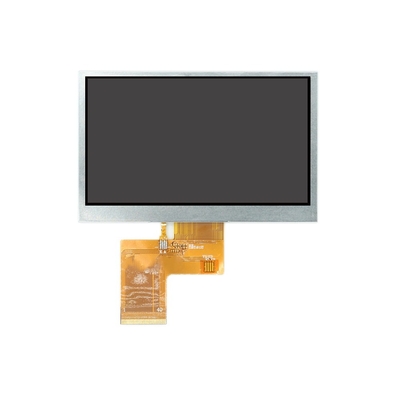

D.Ürün Resimi



4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD) 0

4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD) 1



E.Çizim



4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD) 2




F: TFT ürün bilgisi





tft alt katman giriş ve CF alt katman giriş akış grafiği aşağıdaki gibi


4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD) 3



Aşağıdaki gibi TFT yapısı

4.3 inç 480 * 272 TN LCD 40PIN 24 bit RGB ST7282 dokunmatik (endüstriyel, ev aletleri, oyuncaklar, tıbbi için TFT LCD) 4





G: Şirket bilgileri

Huaxin Avantajı:
1. endüstri tabanı, maliyetle uygun olan iç şehirde yer almaktadır.
2. kaliteyi sabit tutabilecek en gelişmiş yeni ekipman
3. çoğu işlemde, etkinlik ve kaliteliliği sabit olan tamamen otomatik ekipman kullanılır
4. 20 yıldan fazla LCD alanında çalışan profesyonel mühendisler ve üretim yöneticileri
5. özelleştirilmiş ürün için kendi tasarımı

Sertifikalarımız
1.ISO14001/
2.ISO9001/IATF16949
3LCD modülünün SGS



  • Huaxin Teknoloji (Enshi) Co., LTD.
  • Hubei.Enshi
  • Kuruluş tarihi:2009
  • Yüksek teknoloji şirketi, esas olarak araştırma ve geliştirme üzerine çalışır, LCD,LCM,TFT,backlight,OLED üretir ve satar
  • LCD, VA,TN, HTN, STN, FSTN, CSTN ve diğer serileri içerir.
  • LCM şunları içerir: COB,TBA, COG,TP,LED arka ışık ve diğer seriler
  • Kayıt sermayesi: yirmi milyon
  • Mevcut personel: 500+
  • RD'nin payı %10'dur
  • %15'i KÇ'ye aittir.





H: Üretim kapasitesi



Yıllık Üretim
Kapasite		 2021 (Mevcut) 2022 (Hedef) 2023 (Sorun) 2024 (Sorgu) 2025 (Sorun) Not:
LCD Ürün
Kapasite		 4.5 9 9 9 9 Birim:binlerce
Logaritmalar/Gün
LCM Ürün
Kapasite		 70 150 300 450 450 Birim: Bin
Parça/gün
Arkaplan Işık Ürün
Kapasite		 100 200 300 500 500 Birim: Bin
Parça/gün
OLED Ürün
Kapasite		 10 20 30 40 50 Birim: Bin
Parça/gün





I: Ürünün uygulanması



1. araba navigasyonu ve yazıcı

2. video görüşme ve reklam

3Otomotiv ve tıbbi cihazlar

4Fitness ekipmanları ve el cihazları

5Endüstriyel kontrol ve ev uygulaması





J: TFT Ekran Özellikleri



1. Resim kalitesi: TFT ekranları yüksek çözünürlük, keskinlik ve renk doğruluğu ile mükemmel bir görüntü kalitesi sunar.



2Yanıt süresi: TFT ekranları hızlı yanıt sürelerine sahiptir, bu da piksellerin hızlı bir şekilde açılıp kapandığı anlamına gelir.



3Görme açıları: TFT ekranları tipik olarak geniş görme açıları sağlar.Ekranın önemli renk değişimleri veya görüntü kalitesinin kaybı olmadan farklı pozisyonlardan ve açılardan açıkça görüntülenmesine izin verir.



4Enerji verimliliği: TFT ekranları diğer ekran teknolojilerine kıyasla enerji verimlidir.



5Boyut ve Esneklik: TFT ekranları, el cihazları için küçük ekranlardan TV'ler ve monitörler için büyük panellere kadar çeşitli boyutlarda üretilebilir.



6Arkaplan aydınlatması: Çoğu TFT ekranı, ekranı aydınlatmak için LED (Işık Yayıcı Diyot) arkaplan aydınlatması gibi bir arkaplan aydınlatma sistemine ihtiyaç duyar.



7Geniş Uygulamalar:





K: TFT ekranlarını kullanmanın herhangi bir dezavantajı veya sınırlaması var mı?



1Sınırlı Görme açıları:

2Sınırlı Kontrast oranı

3Arkaplan ışığı ve güç tüketimi

4Yanıt süresi ve hareket bulanıklığı.

5Sınırlı Esneklik

6. Sınırlı Renk Sınırı
