7 inç IPS Endüstriyel LCD Ekranı 1024*600 300 Parlaklık 50PIN RGB HX8282-A11+HX8696 Kapasitif Dokunmatik Ekranla
| Menşe yeri | Çin |
|---|---|
| Marka adı | HuaXin |
| Sertifika | ISO14001/ISO9001/IATF16949 |
| Model numarası | ESHXT070010ACT01 V1.0-RF |
| Min sipariş miktarı | 1000 adet |
| Fiyat | pazarlık edilebilir |
| Ambalaj bilgileri | Blister+köpük kutu+kabarcık çanta+iç karton+ana karton |
| Teslim süresi | 6 hafta~8 hafta |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 100 bin. |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ekran Teknolojisi | LCD Ekranı | Adı | 7 inç TFT |
|---|---|---|---|
| Boyut | 7" | Karar | 1024x272 |
| Parlaklık | 300cd/m2 | Arabirim | 50 Pinli RGB |
| Sürücü ic | GT911 | Görme açısı | Serbest bakış açısı |
| Vurgulamak | 300 Parlaklık Endüstriyel LCD Ekranı,7 inç endüstriyel LCD ekran,1024*600 Endüstriyel LCD Ekranı |
||
Ürün Açıklaması
ESHXT070010ACT01 V1.0-RF 7 inçlik TFT ekran modülüdür, 1024x272 çözünürlükte, 50 PINS RGB arayüzü, parlaklığı 300 cd/m2 TFT LCD,Modül Sürücü IC GT911 ve bakış açısı serbest (endüstriyel için TFT LCD), ev aletleri, oyuncaklar, tıbbi)
Aa. Teknik parametreler
| BİLGİ | Standart Değerler | Birimler |
| LCD tipi | 7.0 ¢TFT | - Hayır. |
| Nokta düzeni | 1024 ((RGB) × 600 | noktalar |
| Renk filtre dizisi | RGB dikey şeridi | - Hayır. |
| Görüntüleme Kipi | IPS/Transmission/NormallyBlack | - |
| En iyi yön | Hepsi | - Hayır. |
| Modül boyutu | 164.9 ((W) × 100 ((H) × 5.5 ((T) ((FPC hariç) | mm |
| Etkin alan | 154.08 ((W) × 85.92 ((H) | mm |
| Arayüz | RGB | - Hayır. |
| Çalışma sıcaklığı | -20 ~ +70 | °C |
| Depolama sıcaklığı | -30 ~ +80 | °C |
| Arkaplan ışığı | Beyaz LED*27 | - Hayır. |
Ab. CTP Genel Bilgiler
| CTP | türü | 3.5 |
| Çizelge Boyutu | 164.90 ((W) ×100.0 ((H) X2.0 ((T) | mm |
| Dokunma alanı | 152.48X84.32 | mm |
| Parmak Sayısı | 5 puan | - Hayır. |
| Sürücü IC | GT911 | - Hayır. |
| yüzey sertliği | 3 saat | - Hayır. |
| Çalışma sıcaklığı | -20 ~ +70 | °C |
| Depolama sıcaklığı | -30 ~ +80 | °C |
B. LCD Optik Özellikleri
| Ürün | Koşullar | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Görme açısı (CR>10) |
Yatay | θL | 80 | 85 | - | derecesi |
| θR | 80 | 85 | - | |||
| Dikey | θT | 80 | 85 | - | ||
| θB | 80 | 85 | - | |||
| Kontrast oranı | Merkezi | - | 800 | - | - | |
| Yanıt Zamanı | Artıyor | - | 5 | - | ms | |
| Düşüyor. | - | 15 | - | ms | ||
C. LED arka ışık özellikleri
| Ürün | Simge | MIN | TYP | Max | Birlik | Test Durumu |
| Güçlendirme Voltajı | Vf | 9.0 | 9.6 | 10.8 | V | Eğer=120mA |
| Besleme akımı | Eğer | - | 180 | - | mA | - |
| LCM için ışık yoğunluğu | - | - | 300 | - | cd/m2 | Eğer=120mA |
| LCM için tekillik | - | - | 80 | - | % | Eğer=120mA |
| Yaşam süresi | - | - | 40000 | - | Saat. | Eğer=180mA |
| Arka ışık rengi | Beyaz | |||||

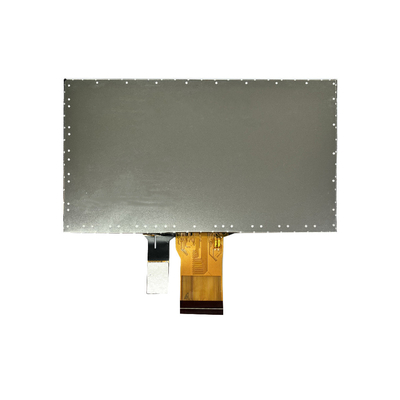

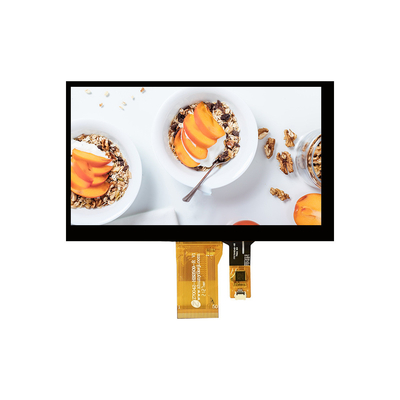

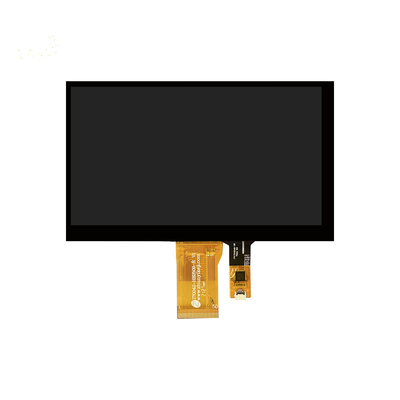

D. Ürün Resimi
E.Çizim
F: TFT ürün bilgisi
tft alt katman giriş ve CF alt katman giriş akış grafiği aşağıdaki gibi
Aşağıdaki gibi TFT yapısı
G: Şirket bilgileri
Huaxin Avantajı:
1. endüstri tabanı, maliyetle uygun olan iç şehirde yer almaktadır.
2. kaliteyi sabit tutabilecek en gelişmiş yeni ekipman
3. çoğu işlemde, etkinlik ve kaliteliliği sabit olan tamamen otomatik ekipman kullanılır
4. 20 yıldan fazla LCD alanında çalışan profesyonel mühendisler ve üretim yöneticileri
5. özelleştirilmiş ürün için kendi tasarımı
Sertifikalarımız
1.ISO14001/
2.ISO9001/IATF16949
3LCD modülünün SGS
- Huaxin Teknoloji (Enshi) Co., LTD.
- Hubei.Enshi
- Kuruluş tarihi:2009
- Yüksek teknoloji şirketi, esas olarak araştırma ve geliştirme üzerine çalışır, LCD,LCM,TFT,backlight,OLED üretir ve satar
- LCD, VA,TN, HTN, STN, FSTN, CSTN ve diğer serileri içerir.
- LCM şunları içerir: COB,TBA, COG,TP,LED arka ışık ve diğer seriler
- Kayıt sermayesi: yirmi milyon
- Mevcut personel: 500+
- RD'nin payı %10'dur
- %15'i KÇ'ye aittir.
H: Üretim kapasitesi
| Yıllık Üretim Kapasite |
2021 (Mevcut) | 2022 (Hedef) | 2023 (Sorun) | 2024 (Sorgu) | 2025 (Sorun) | Not: | ||
| LCD Ürün Kapasite |
4.5 | 9 | 9 | 9 | 9 | Birim:binlerce Logaritmalar/Gün |
||
| LCM Ürün Kapasite |
70 | 150 | 300 | 450 | 450 | Birim: Bin Parça/gün |
||
| Arkaplan Işık Ürün Kapasite |
100 | 200 | 300 | 500 | 500 | Birim: Bin Parça/gün |
||
| OLED Ürün Kapasite |
10 | 20 | 30 | 40 | 50 | Birim: Bin Parça/gün |
||
I: Ürünün uygulanması
1. araba navigasyonu ve yazıcı
2. video görüşme ve reklam
3Otomotiv ve tıbbi cihazlar
4Fitness ekipmanları ve el cihazları
5Endüstriyel kontrol ve ev uygulaması
J: TFT Ekran Özellikleri
1. Resim kalitesi: TFT ekranları yüksek çözünürlük, keskinlik ve renk doğruluğu ile mükemmel bir görüntü kalitesi sunar.
2Yanıt süresi: TFT ekranları hızlı yanıt sürelerine sahiptir, bu da piksellerin hızlı bir şekilde açılıp kapandığı anlamına gelir.
3Görme açıları: TFT ekranları tipik olarak geniş görme açıları sağlar.Ekranın önemli renk değişimleri veya görüntü kalitesinin kaybı olmadan farklı pozisyonlardan ve açılardan açıkça görüntülenmesine izin verir.
4Enerji verimliliği: TFT ekranları diğer ekran teknolojilerine kıyasla enerji verimlidir.
5Boyut ve Esneklik: TFT ekranları, el cihazları için küçük ekranlardan TV'ler ve monitörler için büyük panellere kadar çeşitli boyutlarda üretilebilir.
6Arkaplan aydınlatması: Çoğu TFT ekranı, ekranı aydınlatmak için LED (Işık Yayıcı Diyot) arkaplan aydınlatması gibi bir arkaplan aydınlatma sistemine ihtiyaç duyar.
7Geniş Uygulamalar:
K: TFT ekranlarını kullanmanın herhangi bir dezavantajı veya sınırlaması var mı?
1Sınırlı Görme açıları:
2Sınırlı Kontrast oranı
3Arkaplan ışığı ve güç tüketimi
4Yanıt süresi ve hareket bulanıklığı.
5Sınırlı Esneklik
6. Sınırlı Renk Sınırı
